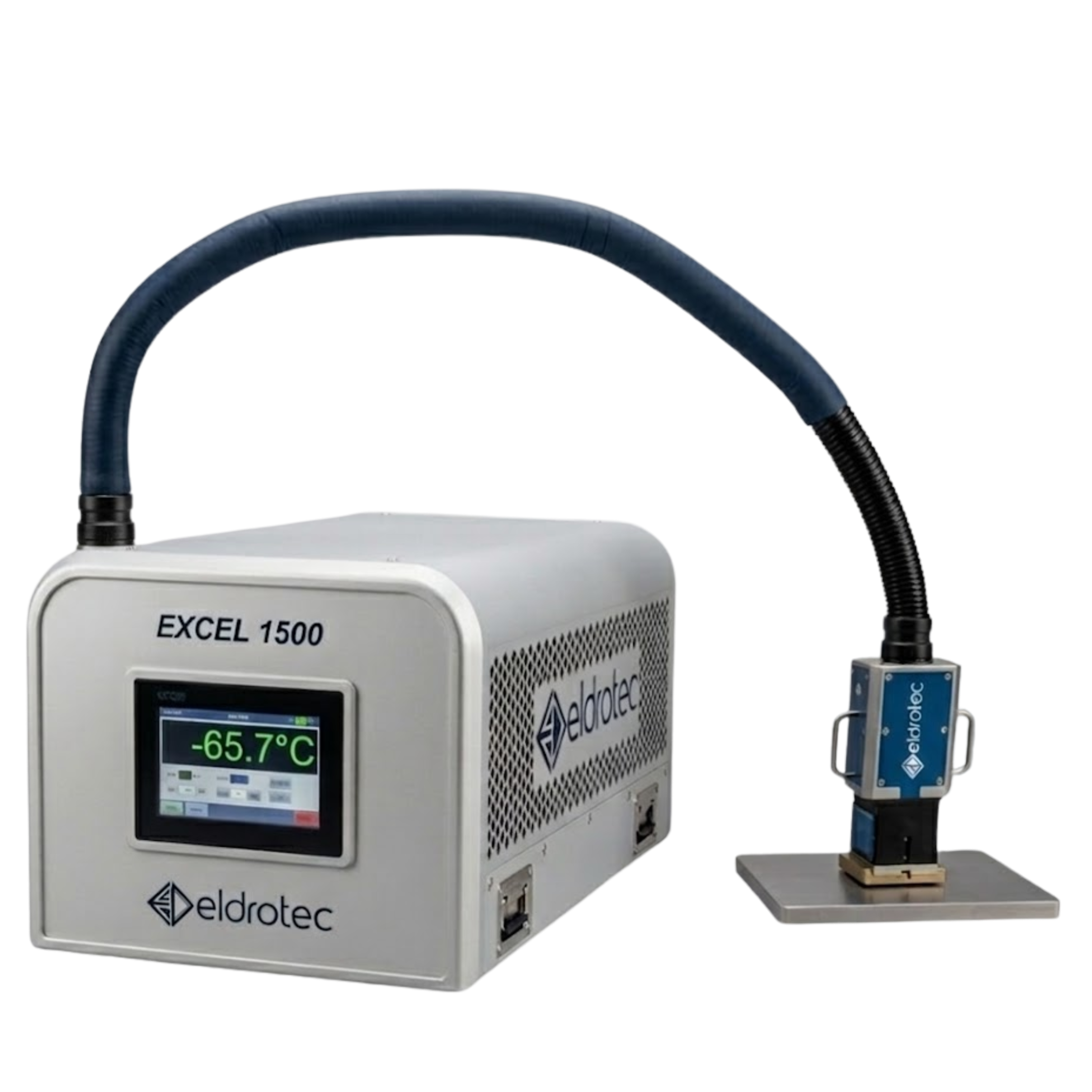

EXCEL-1500

בקרת טמפרטורה מדויקת לאימות מוליכים למחצה דור-הבא — מהונדס עבור מעבדי CPU, GPU ומאיצי AI בהספק גבוה עד 1500W.
-75°C to +170°C
Temperature Range
±0.1°C
Stability
-35°C @ 1500W
Cooling Efficiency
75°C/min
Transition Rate
מידע להורדה על המוצר

מערכת EXCEL-1500 מהנדסת לכפיית טמפרטורה פעילה של רכיבים בהספק גבוה — מעבדי CPU, GPU ומאיצי AI עם הפסד הספק פנימי של עד 1500W. בניגוד לפתרונות קירור סטנדרטיים, המערכת שומרת על נקודת הגדרה יציבה גם בעת פעולת ה-DUT בעומסים שיאיים. בנויה לעידן ה-AI, EXCEL-1500 מכסה את מעטפת הטמפרטורות הרחבה ביותר בסדרת EXCEL — מ-75°C- עד +170°C — עם דיוק ±0.1°C לאורך כל הטווח.

יעילות קירור מעולה של -35°C @ 1500W מאפשרת אפיון תרמי אגרסיבי בטמפרטורות נמוכות מאוד, והפעלה בכוח-מבוקר מתכנת עד 300 ק"ג תומכת בממדי DUT עד 130×130 מ"מ. ממשק Touch HMI מתקדם 10" מספק נראות מורחבת למפעיל לגבי פרופילי עלייה, נקודות הגדרה ומשוב כוח, בעוד TCP/IP RJ-45 Ethernet מאפשר אוטומציה מלאה לאינטגרציה עם ATE.

לסקירה מלאה של אופן פעולת הכפייה התרמית הפעילה ומבנה משפחת ה-TFS של אלדרוטק, ראו את עמוד הקטגוריה — מערכות כפיית טמפרטורה.

Functions Overview

Massive load handling — up to 1500W internal dissipation, built for the AI era
Extreme range: -75°C to +170°C
Superior cooling efficiency: -35°C @ 1500W
Programmable force-controlled actuation up to 300 Kg
Advanced 10" Touch HMI with enhanced interface
Active Power Compensation under peak DUT load
Ramping control with transition rates up to 75°C/min
Full automation via TCP/IP RJ-45 Ethernet
CDA-driven mechanism for repeatable pressing cycles
AS9100 quality management with custom configurations available
PT100 thermistor sensor support
Optional USB connectivity

Technical Data

Operating
Temperature range-75°C to +170°C
Temperature stability±0.1°C
Transition ratesUp to 75°C/min
Temperature sensor typesPT100 thermistor
Programmable Force-Controlled ActuationUp to 300 Kg (optional custom)
DUT power handlingUp to 1500W internal dissipation
Cooling efficiency-35°C @ 1500W
Facilities
Power3-Phase 208-230 / 380-440V AC, 50/60Hz
Customer CDA (recommended, to prevent condensation)<0.5cfm @ 90PSI, -70°C dew point
Ambient operating temperature-10°C to 35°C
Mechanical Data
System size (W × H × L)Type-H: 490 × 1230 × 700 mm / Type-L: 620 × 518 × 990 mm
System weight~220 Kg
DUT dimensionsOptional up to 130 × 130 mm
Controller to thermal head distance~2 meter (optional to custom)
Communication and Control
Ethernet — full automationTCP/IP RJ-45
USBOptional
Touch screen displayAdvanced 10" Touch HMI
Programmable Force-Controlled Actuation
Integrated CDA-driven mechanismHigh-precision pneumatic actuator for consistent and repeatable pressing cycles
Dynamic coupling optimizationIdeal contact for socketed devices; maximizes heat transfer for soldered devices
Safety & precisionProtects delicate PCBs and semiconductor packages from mechanical stress

השוואת מוצרים

מערכות Temperature Forcing — מפרטים טכניים

מערכת סוג הספק DUT Temperature Range שיטה
FixTFS שולחני0 – 100W-55°C to 150°Cמגע ישיר
MidTFS שולחני0 – 250Wטווח קיצונימגע ישיר
Mug-SHTFS הספק גבוה0 – 800W-75°C to 150°Cמגע ישיר
Mug-PLATEלוחית חם/קרמשתנה-75°C to 200°Cמגע לוחית
EXCEL-10TFS הספק בינוניעד 350W-70°C to 200°Cמגע ישיר
EXCEL-12TFS הספק גבוהעד 1200W-20°C to 150°Cמגע ישיר
EXCEL-15TFS הספק גבוהעד 1500W-75°C to 150°Cמגע ישיר
